Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600H47E08 (AHS48-26)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

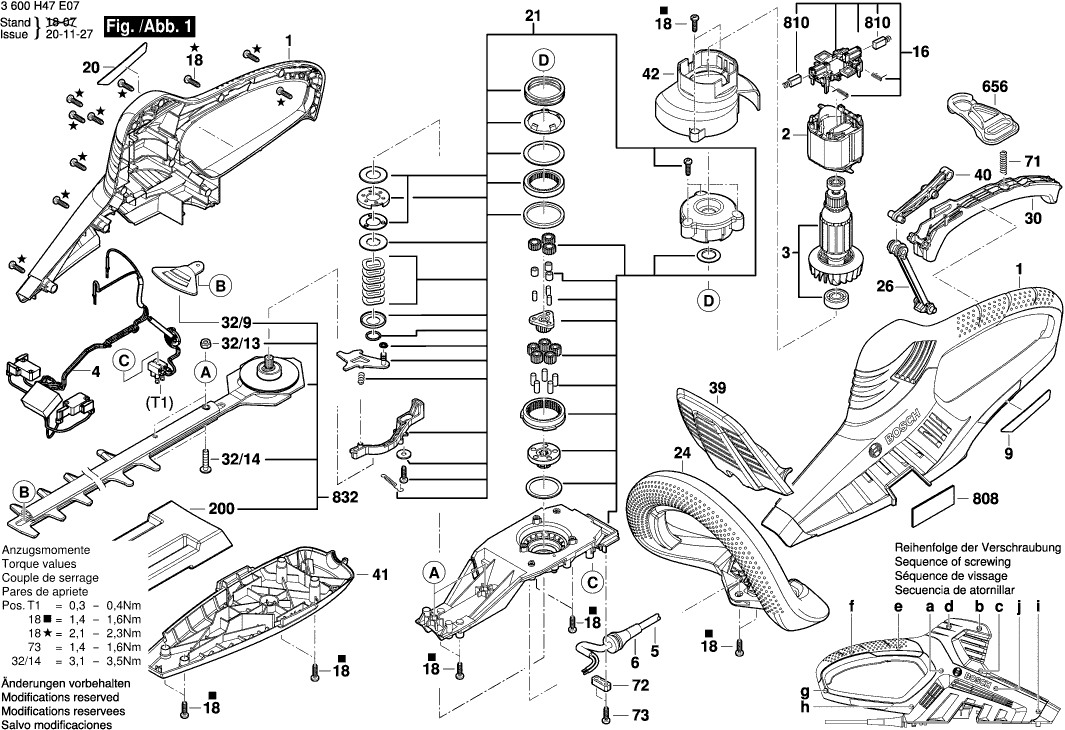

Disegni tecnici di Bosch 3600H47E08 (AHS48-26)
Elenco parti di Bosch 3600H47E08 (AHS48-26)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 2609007200 | 27.81 | 33.93 | |
| Campo 230V | ||||
| 2 | 2609005073 | 16.79 | 20.48 | |
| Indotto | ||||
| 3 | 2609007254 | 39.14 | 47.75 | |
| Modulo Elettronico | ||||
| 4 | 1600A014RW | 34.82 | 42.48 | |
| Cavo di alimentazione | ||||
| 5 | 2604460182 | 9.67 | 11.80 | |
| OCCHIELLO | ||||
| 6 | 2609002019 | 2.40 | 2.93 | |
| Adesivo AHS 48-26 | ||||
| 9 | 160111C03C | 2.40 | 2.93 | |
| Piastra della spazzola | ||||
| 16 | 1600A012AZ | 10.90 | 13.30 | |
| Vite a testa ovale Torx 4x30 | ||||
| 18 | 2603490022 | 1.00 | 1.22 | |
| Etichetta di Avvertimento | ||||
| 20 | 2609005882 | 1.00 | 1.22 | |
| Scatola del Cambio | ||||
| 21 | 1600A00P4P | 52.45 | 63.99 | |
| Rondella di compensazione | ||||
| 21/10 | 2609005021 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 21/2 | 2609007448 | 1.00 | 1.22 | |
| Disco | ||||
| 21/20 | 2609007450 | 1.00 | 1.22 | |
| Disco freno | ||||
| 21/21 | 2609007451 | 2.52 | 3.07 | |
| Molla compressione | ||||
| 21/23 | 2609007216 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 21/24 | 1600A00P30 | |||
| Rondella di Attrito | ||||
| 21/26 | 2609007453 | 1.00 | 1.22 | |
| Elemento di frenatura | ||||
| 21/27 | 2609007454 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 21/28 | 2609007455 | 1.00 | 1.22 | |
| Leva KA 65 | ||||
| 21/29 | 2609007141 | 1.32 | 1.61 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 21/3 | 2609007449 | |||
| Disco | ||||
| 21/30 | 2609007460 | 1.00 | 1.22 | |
| Molla di estensione | ||||
| 21/31 | 2609007531 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 21/32 | 2609007572 | 1.00 | 1.22 | |
| Bullone | ||||
| 21/4 | 2609005020 | 1.00 | 1.22 | |
| Ingranaggio Cilindrico | ||||
| 21/5 | 2609005012 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 21/6 | 2609005016 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 21/7 | 2609005017 | |||
| CUSCINETTO A RULLINI | ||||
| 21/8 | 2609005318 | 1.32 | 1.61 | |
| Non più disponibile, nessuna sostituzione | ||||
| 21/9 | 2609005011 | |||
| Maniglia TSC 55 | ||||
| 24 | 2609007139 | 31.42 | 38.33 | |
| Leva KA 65 | ||||
| 26 | 2609007159 | 1.00 | 1.22 | |
| Segmento di Interruttore | ||||
| 30 | 2609007413 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 32/13 | 160030010C | |||
| Vite a testa ovale Torx 4x30 | ||||
| 32/14 | 2609005695 | 1.00 | 1.22 | |
| Protettore | ||||
| 32/9 | 2609005045 | 2.86 | 3.49 | |
| Segmento di Protezione | ||||
| 39 | 2609005047 | 4.94 | 6.03 | |
| Leva KA 65 | ||||
| 40 | 2609007234 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 41 | 2609004994 | |||
| Piastra di deviazione | ||||
| 42 | 2609004996 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 71 | 1604612015 | |||
| Morsetto del cavo | ||||
| 72 | 2601035001 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 73 | 2603490022 | 1.00 | 1.22 | |
| Protezione del coltello | ||||
| 200 | 2609005512 | 12.82 | 15.64 | |
| Morsetto di Sollievo dallo Sforzo | ||||
| 656 | 3601398000 | 4.94 | 6.03 | |
| Targhetta | ||||
| 808 | 160111A6FW | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2604321925 | 8.35 | 10.19 | |
| Set di Coltelli | ||||
| 832 | 1600A0071N | 71.68 | 87.45 | |
