Qui troverai tutte le parti e i disegni disponibili di “Bosch 0600813003 ( AHR900 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

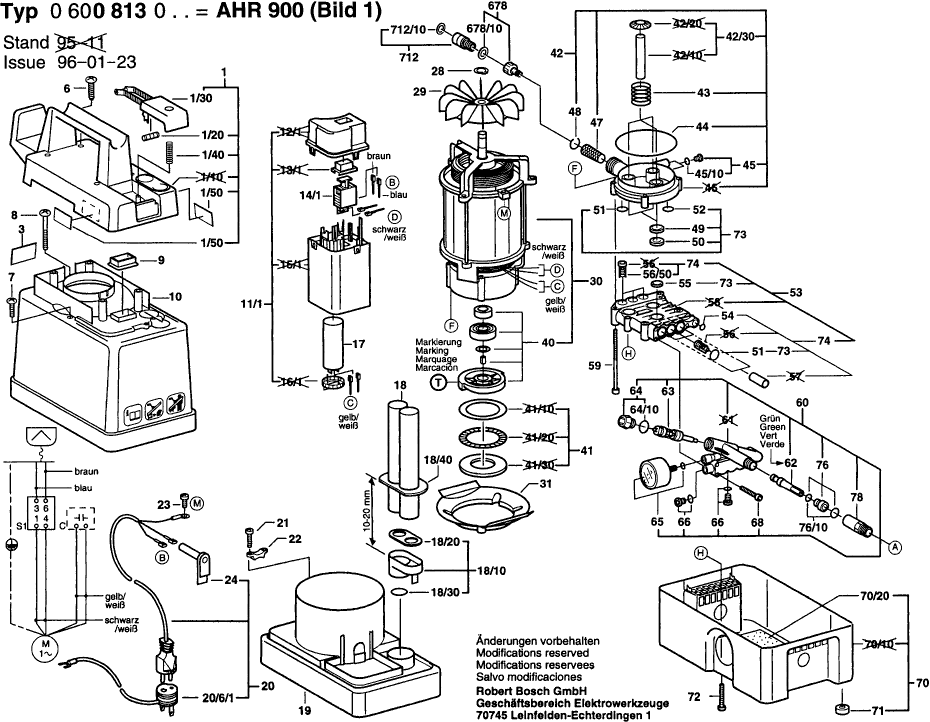

Disegni tecnici di Bosch 0600813003 ( AHR900 )

Elenco parti di Bosch 0600813003 ( AHR900 )

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Alloggiamento Superiore
1 1609350001 44.82 54.68
RUOTA
1/20 1609350003 7.58 9.25
Pulsante
1/30 1609350004 10.73 13.09
Molla compressione
1/40 1609350005 1.70 2.07
Targhetta del produttore GBH 2000
1/50 1601110972 2.71 3.31
Targhetta
3 1601118359 2.71 3.31
Vite Toccante a Testa Rialzata Ø6x20 MM
6 1609350006 1.94 2.37
Vite a testa ovale DIN 7985-M5x20-8.8-H
7 2910951162 4.10 5.00
Vite a Testa Ovale M5x60 MM
8 1609350143 2.24 2.73
Cappuccio di tenuta
9 1609350092 3.31 4.04
Non più disponibile, nessuna sostituzione
10 1609350291
Alloggiamento Superiore
11/1 1609350002 23.75 28.98
Interruttore a Pressione
14/1 1609350194 44.82 54.68
Condensatore motore 25uF,50HZ
17 1609350015 23.75 28.98
Tubo Di Plastica
18 1609350022 12.41 15.14
Montaggio Del Tubo
18/10 1609350023 12.41 15.14
Sigillo
18/20 1609350178 5.83 7.11
Anello di Tenuta Piatto
18/30 1609350179 1.94 2.37
Guarnizione A Tazza
18/40 1609350180 12.41 15.14
Alloggiamento intermedio
19 1609350007 20.42 24.91
Cavo di alimentazione L=5 M
20 1609350011 73.72 89.94
Vite Autofilettante ST Ø3x20 MM
21 1609350142 1.18 1.44
Morsetto di Sollievo dallo Sforzo
22 1609350025 1.70 2.07
Vite a testa ovale DIN 7985-M5x8-8.8-Z
23 2912311150 0.83 1.01
Custodia del cavo
24 1609350166 7.58 9.25
Anello di bloccaggio
28 1609350016 2.24 2.73
Ruota del ventilatore
29 1609350017 4.10 5.00
Motore Elettrico 230V/50HZ
30 1609350202 168.86 206.01
Protezione dagli spruzzi
31 1609350093 3.31 4.04
Kit di riparazione 50HZ
40 1609350195 73.72 89.94
Cuscinetto a rullini assiale
41 1609350020 23.75 28.98
Blocco cilindro
42 1609350021 81.47 99.39
Set di pezzi
42/30 1609350309 44.82 54.68
Molla compressione
43 1609350027 1.94 2.37
Non più disponibile, nessuna sostituzione
44 1609350098
Tappo H03 Kiba DF700
45 1609350308 5.83 7.11
Set Di Pezzi Ø1,78xØ7,66 MM 3 PEZZI
45/10 1609350081 5.83 7.11
Setaccio filtro LHS 225 EQ
47 1609350032 9.53 11.63
Anello di ritenzione
48 1609350033 1.18 1.44
Non più disponibile, nessuna sostituzione
49 1609350035
Non più disponibile, nessuna sostituzione
50 1609350036
Non più disponibile, nessuna sostituzione
51 1609350038
Non più disponibile, nessuna sostituzione
52 1609350039
Testa del cilindro
53 1609350028 44.82 54.68
Set Di Parti Ø1,78xØ11,11 MM 3 PEZZI
54 1609350029 1.18 1.44
Non più disponibile, nessuna sostituzione
55 1609350037
Set Di Pezzi Ø2x10 MM 3 PEZZI
56/50 1609350065 1.70 2.07
Vite a brugola
59 2910141218 1.94 2.37
Corpo Della Valvola
60 1609350196 81.47 99.39
Farfalla Di Flusso VERDE
62 1609350197 5.83 7.11
Valvola Modulazione Pressione
63 1609350063 11.88 14.49
Nessuna informazione disponibile, non ordinabile
63/10 1609350177
Tappo H03 Kiba DF700
64 1609350306 6.54 7.98
Set di Parti Ø2,4xØ16,6 MM 3 PEZZI
64/10 1609350140 5.33 6.50
Non più disponibile, nessuna sostituzione
65 1609350307
Nessuna informazione disponibile, non ordinabile
65/10 1609350175
Tappo H03 Kiba DF700
66 1609350308 5.83 7.11
Set Di Pezzi Ø1,78xØ7,66 MM 3 PEZZI
66/10 1609350081 5.83 7.11
Vite a brugola DIN 912-M6x35-8.8
68 2910141207 1.94 2.37
Base Del Casing
70 1609350041 20.42 24.91
Non più disponibile, nessuna sostituzione
70/20 1609350068
Piede Della Cassa
71 1609350069 2.71 3.31
Vite a testa ovale DIN 7985-M6x20-8.8-Z
72 2912311201 1.18 1.44
Non più disponibile, nessuna sostituzione
73 1609350044
Kit di riparazione
74 1609350045 18.19 22.19
Manicotto di imballaggio
76 1609350066 4.70 5.73
Set Di Pezzi Ø2x10 MM 3 PEZZI
76/10 1609350065 1.70 2.07
Collettore di Aspirazione
78 1609350067 18.19 22.19
Maniglia TSC 55
650 1609350199 148.65 181.35
Tubo Di Collegamento
650/12 1609350089 73.72 89.94
Vite Autofilettante ST Ø3x20 MM
650/15 1609350142 1.18 1.44
Tubo In Plastica L=9 M, MAX. 150 BAR
650/18 1609350504 91.56 111.70
Set Di Pezzi Ø2xØ11 MM 3 PEZZI
650/18/12 1609350074 7.58 9.25
Set Di Pezzi Ø2,4xØ9,6 MM 3 PEZZI
650/18/17 1609350078 7.58 9.25
Kit di riparazione
650/19 1609350080 7.58 9.25
Set di pezzi
650/20 1609350176 15.71 19.17
Non più disponibile, nessuna sostituzione
650/40 1609350198
Ugello Di Pulizia Ad Alta Pressione ROSSO
651 1609350186 81.47 99.39
Dado di ritenzione dell'ugello
651/10 1609350145 13.93 16.99
Set Di Pezzi Ø2,4xØ9,6 MM 3 PEZZI
651/11 1609350078 7.58 9.25
Set di Parti Ø2,0xØ18,0 MM 3 PEZZI
651/20 1609350182 7.58 9.25
Set di Parti Ø1,78xØ18,77 MM 3 PEZZI
651/30 1609350181 7.58 9.25
Dispositivo di spruzzo della schiuma
652 1609350047 29.75 36.30
Ugello ad un orifizio
652/10 1609350104 1.18 1.44
Set Di Pezzi Ø2,4xØ9,6 MM 3 PEZZI
652/60 1609350078 7.58 9.25
Set di pezzi
652/90 1609350115 18.19 22.19
Spillo di Pulizia
653 1609350124 7.58 9.25
Non più disponibile, nessuna sostituzione
678 0600800001
Guarnizione
678/10 1609351029 0.83 1.01
Non più disponibile, nessuna sostituzione
700 2609200276
Set Di Pezzi Ø2,4xØ9,6 MM 3 PEZZI
700/10 1609350078 7.58 9.25
Non più disponibile, nessuna sostituzione
701 1609350187
Porta ugello
701/10 1609350190 91.56 111.70
Non più disponibile, nessuna sostituzione
701/11 1609350191
Tubo Di Collegamento
701/12 1609350090 130.32 158.99
Set Di Pezzi Ø2,4xØ9,6 MM 3 PEZZI
701/13 1609350078 7.58 9.25
Set Di Pezzi Ø2xØ37 MM 3 PEZZI
701/20 1609350084 7.58 9.25
Set Di Parti Ø1,78xØ34,65 MM 3 PEZZI
701/30 1609350184 12.41 15.14
Non più disponibile, nessuna sostituzione
702 1609350053
Set Di Pezzi Ø2,4xØ9,6 MM 3 PEZZI
702/80 1609350078 7.58 9.25
Non più disponibile, nessuna sostituzione
703 1609350156
Guarnizione Piana Ø15xØ24x3=3/4"
703/20 1609351002 1.94 2.37
Adattatore
703/30 1609350159 5.83 7.11
Set Di Pezzi Ø2,4xØ9,6 MM 3 PEZZI
703/40 1609350078 7.58 9.25
Non più disponibile, nessuna sostituzione
704 1609350126
Guarnizione Piana Ø15xØ24x3=3/4"
704/20 1609351002 1.94 2.37
Supporto (b)
704/30 1609351014 15.71 19.17
Adattatore
704/40 1609350159 5.83 7.11
Set Di Pezzi Ø2,4xØ9,6 MM 3 PEZZI
704/50 1609350078 7.58 9.25
Non più disponibile, nessuna sostituzione
705 1609350054
Non più disponibile, nessuna sostituzione
705/1 1609350055
Ugello per tubo
705/10 1609350137 49.56 60.46
Set Di Pezzi Ø1,6xØ10 MM 3 PEZZI
705/20 1609350088 1.18 1.44
Set Di Pezzi Ø2,4xØ9,6 MM 3 PEZZI
705/60 1609350078 7.58 9.25
Non più disponibile, nessuna sostituzione
706 1609350056
Set Di Pezzi Ø2,4xØ9,6 MM 3 PEZZI
706/60 1609350078 7.58 9.25
Non più disponibile, nessuna sostituzione
707 1609350057
Dado di ritenzione dell'ugello
707/10 1609350136 2.24 2.73
Set Di Pezzi Ø2,4xØ9,6 MM 3 PEZZI
707/60 1609350078 7.58 9.25
Non più disponibile, nessuna sostituzione
708 1609350119
Vite di serraggio
708/10 1609350120 10.73 13.09
Staffa di arresto
708/20 1609350121 7.58 9.25
PIEZO POLARE
708/30 1609350122 11.88 14.49
Cappuccio di sigillatura
708/40 1609350123 1.94 2.37
Non più disponibile, nessuna sostituzione
709 1609350188
Montaggio Porta-ugello
709/10 1609350146 7.58 9.25
Aspirazione dell'aria
709/11 1609350135 36.85 44.96
Tubo Di Collegamento
709/12 1609350192 33.45 40.81
Set Di Pezzi Ø2,4xØ9,6 MM 3 PEZZI
709/13 1609350078 7.58 9.25
Vite a testa ovale DIN 7985-M4x20-8.8-Z
709/20 2912311130 11.88 14.49
Dado esagonale
709/30 2915011005 0.83 1.01
Vite della piastra
709/40 2912401005 0.83 1.01
Ugello Bianco
709/50 1609350134 18.19 22.19
Set Di Pezzi Ø2xØ11 MM 3 PEZZI
709/60 1609350074 7.58 9.25
Carrello Per Attrezzature
710 2608005050 0.83 1.01
Vite a brugola
710/40 2910141203 1.18 1.44
Dado ad ali DIN 1709 BM 6 VERZINKT
710/50 2915191106 1.18 1.44
PIEZO POLARE
710/60 1609351088 9.53 11.63
Non più disponibile, nessuna sostituzione
711 1609350128
Set Di Pezzi Ø2x10 MM 3 PEZZI
711/10/10 1609350065 1.70 2.07
Kit di riparazione
711/20 1609350169 12.41 15.14
Unità di Dosaggio
711/30 1609350170 12.41 15.14
Tubo
711/40 1609350171 9.53 11.63
Morsetto per Tubo
711/50 1609350172 2.71 3.31
Non più disponibile, nessuna sostituzione
712 1609350060
Guarnizione Piana Ø15xØ24x3=3/4"
712/10 1609351002 1.94 2.37
Non più disponibile, nessuna sostituzione
713 1609350153
Non più disponibile, nessuna sostituzione
714 1609350155
Non più disponibile, nessuna sostituzione
715 1609350161
Non più disponibile, nessuna sostituzione
716 1609350162
Non più disponibile, nessuna sostituzione
717 1609350164
Set Di Pezzi Ø2,4xØ9,6 MM 3 PEZZI
717/60 1609350078 7.58 9.25
