Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3600HA9000 ( AFS23-37 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

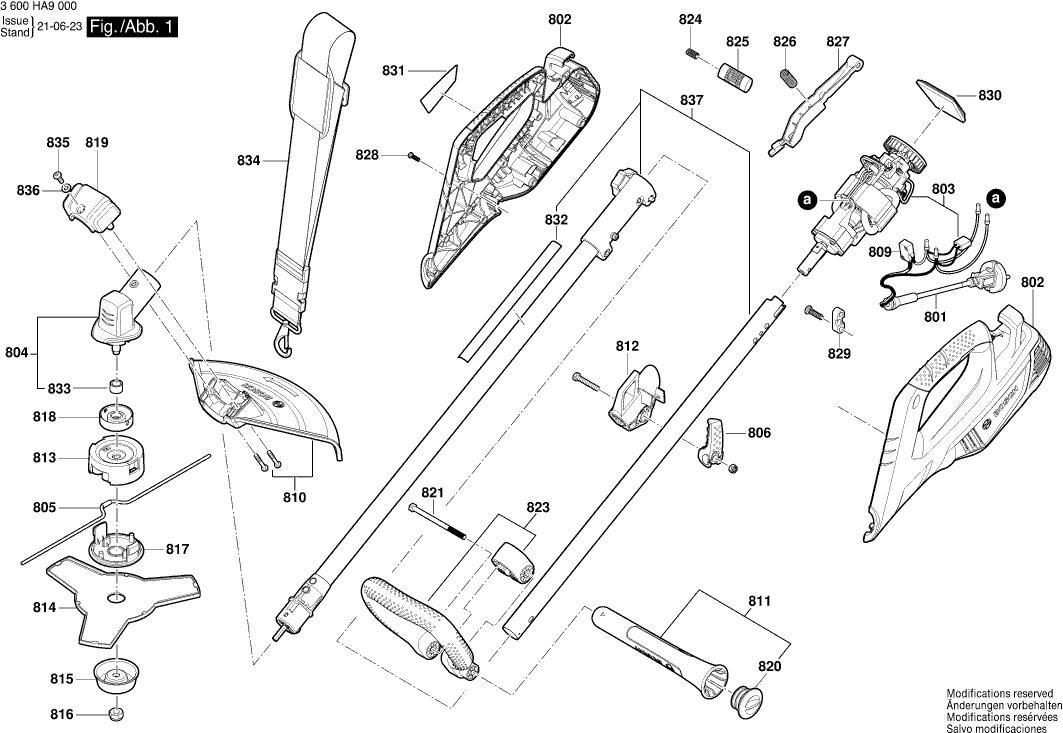

Disegno tecnico del modello Bosch 3600HA9000 ( AFS23-37 )
Elenco parti di ricambio del modello Bosch 3600HA9000 ( AFS23-37 )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Cavo di alimentazione | ||||
801 | F016F04830 | 5.83 | 7.11 | |
Custodia del motore | ||||
802 | F016F04831 | 26.84 | 32.74 | |
Gruppo motore | ||||
803 | F016F04832 | 73.72 | 89.94 | |
Carter del ingranaggio | ||||
804 | F016F04547 | 44.82 | 54.68 | |
Cavo di plastica | ||||
805 | F016F04833 | 3.31 | 4.04 | |
Morsetto di fissaggio | ||||
806 | F016F05381 | 1.94 | 2.37 | |
Tubo CS 50 EBG | ||||
807 | F016F04835 | 33.45 | 40.81 | |
Tubo CS 50 EBG | ||||
808 | F016F04836 | 18.19 | 22.19 | |
Microinterruttore | ||||
809 | F016F04862 | 5.33 | 6.50 | |
Coperchio Protettivo | ||||
810 | F016F05383 | 8.45 | 10.31 | |
Coperchio Protettivo | ||||
810 | F016F04552 | 5.83 | 7.11 | |
Protezione al tocco | ||||
811 | F016F04837 | 5.33 | 6.50 | |
Morsetto di fissaggio | ||||
812 | F016F04838 | 2.71 | 3.31 | |
Testa di taglio | ||||
813 | F016F04839 | 14.98 | 18.28 | |
Set di Coltelli | ||||
814 | F016F04840 | 18.19 | 22.19 | |
Piastra di bloccaggio | ||||
815 | F016F04550 | 2.71 | 3.31 | |
Dado di bloccaggio | ||||
816 | F016F04551 | 1.18 | 1.44 | |
Tappo | ||||
817 | F016F05384 | 1.18 | 1.44 | |
Parete di montaggio | ||||
818 | F016F04549 | 5.33 | 6.50 | |
Piastra di protezione | ||||
819 | F016F04546 | 1.94 | 2.37 | |
Spina | ||||
820 | F016F04842 | 0.83 | 1.01 | |
Bullone | ||||
821 | F016F04821 | 1.18 | 1.44 | |
Morsetto di fissaggio | ||||
822 | F016F04272 | 2.24 | 2.73 | |
Maniglia ausiliaria M10 | ||||
823 | F016F05386 | 8.45 | 10.31 | |
Maniglia ausiliaria M10 | ||||
823 | F016F04271 | 7.58 | 9.25 | |
Striscia di contatto | ||||
824 | F016F04843 | 0.83 | 1.01 | |
Grilletto | ||||
825 | F016F05388 | 1.18 | 1.44 | |
Grilletto | ||||
825 | F016F04844 | 0.83 | 1.01 | |
Striscia di contatto | ||||
826 | F016F04845 | 0.83 | 1.01 | |
Grilletto | ||||
827 | F016F05389 | 1.18 | 1.44 | |
VITE C M4X35 | ||||
828 | F016L72416 | 0.83 | 1.01 | |
Morsetto di fissaggio | ||||
829 | F016F04847 | 0.83 | 1.01 | |
Contrappeso | ||||
830 | F016F04848 | 4.70 | 5.73 | |
Targhetta | ||||
831 | F016F04849 | 1.94 | 2.37 | |
Etichetta di Avvertimento | ||||
832 | F016F04850 | 1.94 | 2.37 | |
Anello Di Metallo | ||||
833 | F016F04790 | 1.18 | 1.44 | |
Cinturino | ||||
834 | F016L72340 | 11.88 | 14.49 | |
VITE C M4X35 | ||||
835 | F016F04543 | 0.83 | 1.01 | |
Rondella di bloccaggio | ||||
836 | F016F04823 | 0.83 | 1.01 | |
Tubo | ||||
837 | F016F05504 | 40.61 | 49.54 |
