Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3603M12000 ( ADVANCEDTABLECUT52 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

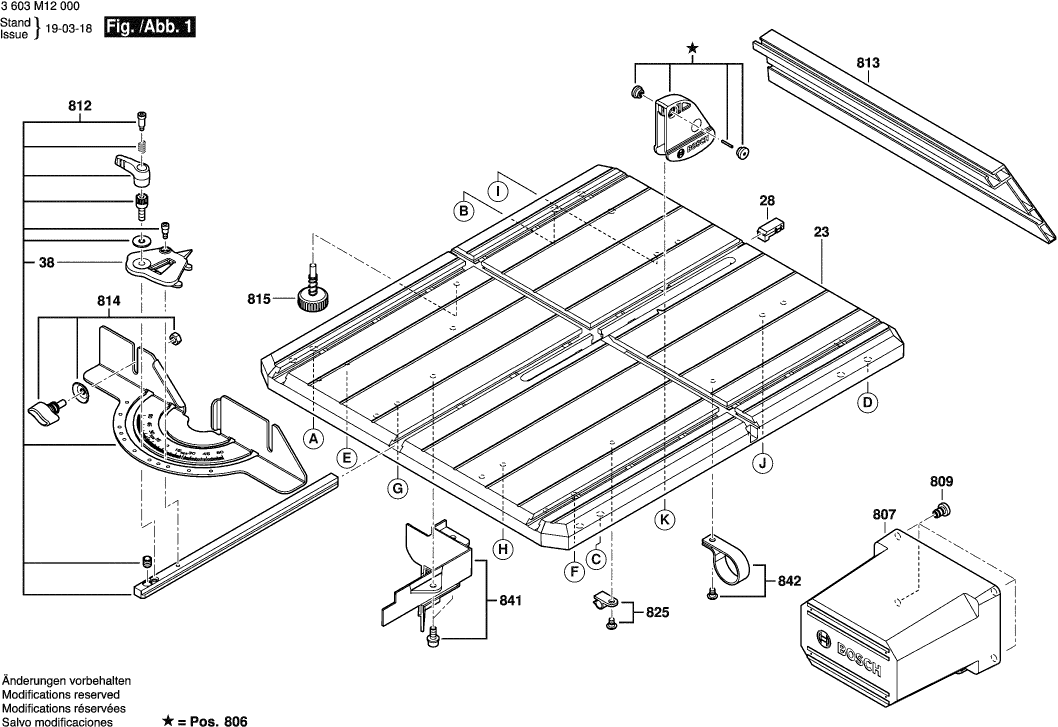

Disegno tecnico del modello Bosch 3603M12000 ( ADVANCEDTABLECUT52 )
Elenco parti di ricambio del modello Bosch 3603M12000 ( ADVANCEDTABLECUT52 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| STATORE | ||||
| 2 | 1619P14108 | 13.93 | 16.99 | |
| TASTIERA | ||||
| 4 | 2607200713 | 11.88 | 14.49 | |
| Set di pezzi | ||||
| 5 | 1609B01658 | 5.83 | 7.11 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1609B02071 | 10.73 | 13.09 | |
| Banco da lavoro | ||||
| 23 | 1609B01646 | 101.94 | 124.37 | |
| Blocco di arresto | ||||
| 28 | 1609B01647 | 0.83 | 1.01 | |
| Spingitore del pezzo di lavorazione | ||||
| 32 | 1609B01675 | 1.94 | 2.37 | |
| Indicatore | ||||
| 38 | 1609B01409 | 1.18 | 1.44 | |
| Piastra di Copertura | ||||
| 85 | 1609B01683 | 1.70 | 2.07 | |
| Cassetto | ||||
| 114 | 1609B02066 | 2.71 | 3.31 | |
| Pezzo Di Collegamento | ||||
| 125 | 1609B02070 | 0.83 | 1.01 | |
| Adattatore per manopola | ||||
| 132 | 1609B02076 | 0.83 | 1.01 | |
| Custodia del motore | ||||
| 801 | 1609B02843 | 9.53 | 11.63 | |
| Assemblaggio dell'Indotto 230V | ||||
| 803 | 1609B02837 | 36.85 | 44.96 | |
| Coperchio Protettivo | ||||
| 806 | 1609B02816 | 8.45 | 10.31 | |
| PIATTO AD ANGOLO | ||||
| 807 | 1609B06811 | 6.54 | 7.98 | |
| Targhetta | ||||
| 808 | 1609BN0238 | 1.94 | 2.37 | |
| Pad di gomma GCL 2-50C | ||||
| 809 | 1609B02818 | 1.18 | 1.44 | |
| Parte Di Aspirazione | ||||
| 811 | 1609B02819 | 4.70 | 5.73 | |
| Regola per Tagli Angolari | ||||
| 812 | 1609B06812 | 26.84 | 32.74 | |
| Regola per Tagli Angolari | ||||
| 813 | 1609B06813 | 13.93 | 16.99 | |
| Montaggio di vite e rondella | ||||
| 814 | 1609B06824 | 1.94 | 2.37 | |
| Manopola | ||||
| 815 | 1609B02823 | 1.18 | 1.44 | |
| Vite ad ali | ||||
| 817 | 1609B06814 | 1.18 | 1.44 | |
| Piastra Frontale | ||||
| 818 | 1609B02825 | 2.24 | 2.73 | |
| Parete posteriore TURBO II | ||||
| 819 | 1609B02826 | 5.83 | 7.11 | |
| Tirante DF 700 | ||||
| 820 | 1609B06815 | 7.58 | 9.25 | |
| ALBERO DI USCITA SA | ||||
| 821 | 1609B02830 | 23.75 | 28.98 | |
| Manopola di regolazione | ||||
| 822 | 1609B02829 | 1.94 | 2.37 | |
| Tubo di guida | ||||
| 823 | 1609B02836 | 11.88 | 14.49 | |
| Piastra Frontale | ||||
| 824 | 1609B06816 | 12.41 | 15.14 | |
| Morsetto del cavo | ||||
| 825 | 1609B02839 | 0.83 | 1.01 | |
| FILO | ||||
| 826 | 1609B02840 | 2.24 | 2.73 | |
| Piastra di montaggio | ||||
| 827 | 1609B06817 | 1.70 | 2.07 | |
| Boccola | ||||
| 828 | 1609B02842 | 5.83 | 7.11 | |
| Morsetto di Sollievo dallo Sforzo | ||||
| 831 | 1609B02847 | 0.83 | 1.01 | |
| Pezzo guida | ||||
| 832 | 1609B02848 | 1.94 | 2.37 | |
| Coperchio dell'interruttore | ||||
| 833 | 1609B02849 | 1.70 | 2.07 | |
| Porta Lama | ||||
| 834 | 1609B02831 | 10.73 | 13.09 | |
| Porta Cuscinetto | ||||
| 835 | 1609B02832 | 7.58 | 9.25 | |
| Piastra di guida | ||||
| 836 | 1609B06819 | 3.31 | 4.04 | |
| Piastra di guida | ||||
| 837 | 1609B02834 | 2.71 | 3.31 | |
| Tubo di guida | ||||
| 838 | 1609B02835 | 11.88 | 14.49 | |
| Piede di supporto | ||||
| 839 | 1609B06820 | 20.42 | 24.91 | |
| Piede di supporto | ||||
| 840 | 1609B06821 | 20.42 | 24.91 | |
| Pezzo guida | ||||
| 841 | 1609B06675 | 1.70 | 2.07 | |
| Morsetto per Tubo | ||||
| 842 | 1609B06676 | 0.83 | 1.01 | |
