Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600HB9605 ( ADVANCEDROTAK36-660 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

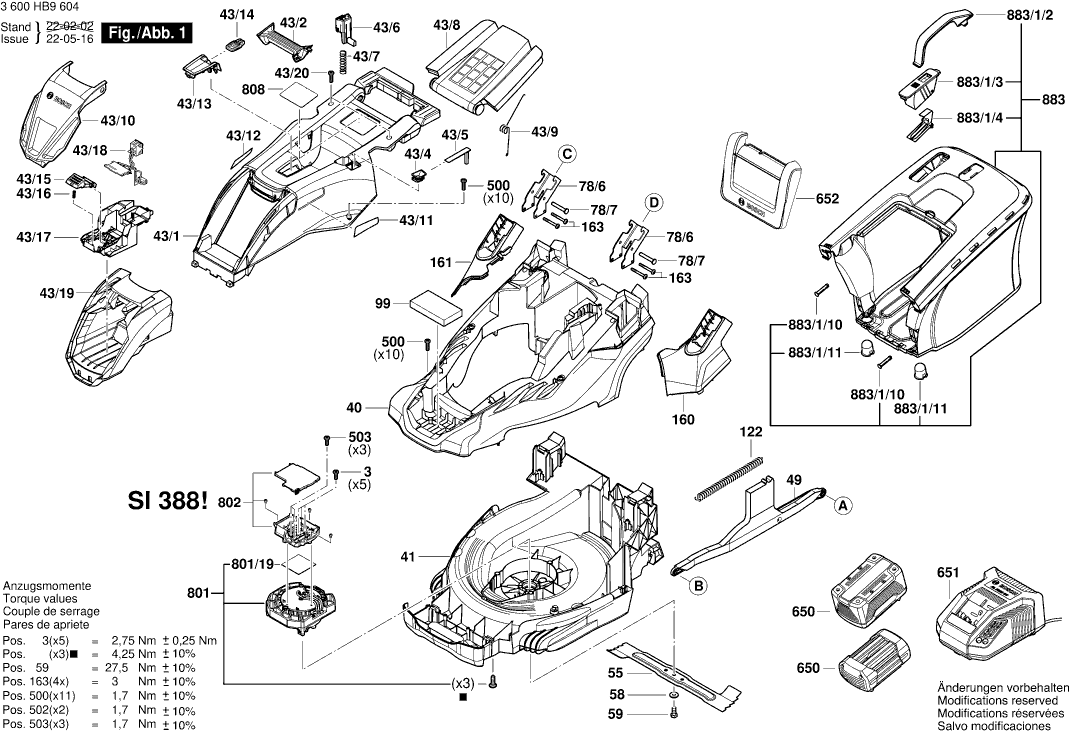

Disegni tecnici di Bosch 3600HB9605 ( ADVANCEDROTAK36-660 )

Elenco parti di Bosch 3600HB9605 ( ADVANCEDROTAK36-660 )

Pos. Descrizione Prezzo IVA escl Prezzo IVA incl
I prezzi indicati sono comprensivi di IVA
VITE C M4X35
3 160343003T 1.00 1.22
Vite a testa Torx
32 F016L69108 1.00 1.22
Morsetto del cavo
39/16 F016L66895 1.00 1.22
Leva di serraggio
39/801 F016105363 3.71 4.53
Deck del tosaerba
40 F016L90982 26.62 32.48
Deck del tosaerba
40 F016L90981 22.88 27.91
Cassetta del rivestimento DUO 110 - Set
41 F016L69359 37.50 45.75
Cassetta del rivestimento DUO 110 - Set
41 F016L69357 33.33 40.66
Cappuccio del motore
43/1 F016L90017 15.61 19.04
griglia ornamentale
43/10 F016L91059 15.61 19.04
Piastra adesiva con logo l
43/11 F016L90076 2.18 2.66
Adesivo
43/11 160111C3G3 2.18 2.66
Adesivo
43/12 160111C3G4 2.18 2.66
Piastra adesiva con logo r
43/12 F016L90077 2.18 2.66
Pannello di copertura
43/13 F016L90021 1.90 2.32
CHIAVE
43/14 F016L90054 6.53 7.97
Leva di Rilascio
43/15 F016L90773 5.96 7.27
Molla
43/16 F016L90701 1.00 1.22
Supporto dell'Interruttore
43/17 F016L90777 5.96 7.27
SET DI CAVI QS
43/18 F016L90833 17.60 21.47
Custodia della batteria
43/19 F016L90057 10.68 13.03
Maniglia TSC 55
43/2 F016L90018 1.32 1.61
Bussola di bloccaggio
43/20 F016L68124 1.00 1.22
Coperchio trasparente
43/4 F016L90432 1.32 1.61
Indicatore
43/5 F016L90433 3.04 3.71
Indicatore
43/5 F016L90434 1.00 1.22
Pulsante
43/6 1600A022AC 1.90 2.32
VEER
43/7 F016L90071 1.00 1.22
Molla
43/7 F016L91168 1.00 1.22
Lembo Di Protezione
43/8 F016L90022 6.53 7.97
Molla
43/9 F016L90868 1.32 1.61
Parte di collegamento
49 F016L90028 8.48 10.35
Parte di collegamento
49 F016L90027 7.32 8.93
BARRA TOMMY
52/1 F016L90005 4.58 5.59
BARRA TOMMY
52/1 F016L90007 4.58 5.59
Pezzo Di Collegamento
52/2 F016L90033 1.32 1.61
Pezzo Di Collegamento
52/3 F016L90037 1.32 1.61
PIEZO POLARE
52/805 F016105108 8.48 10.35
WIEL EAR
52/805 F016104422 7.32 8.93
Lama da taglio
55 F016L90159 17.60 21.47
Lama da taglio
55 F016L90158 15.61 19.04
Rondella elastica Ø27,5x38,4 MM
58 F016L66173 1.32 1.61
Bullone
59 F016L66141 2.18 2.66
BARRA TOMMY
61/1 F016L90006 4.58 5.59
BARRA TOMMY
61/1 F016L90004 3.71 4.53
Pezzo Di Collegamento
61/2 F016L90032 1.32 1.61
Distanziatore
61/3 F016L90036 1.00 1.22
Bussola di bloccaggio
61/4 F016L68095 1.32 1.61
PIEZO POLARE
61/805 F016105110 7.32 8.93
Maniglia TSC 55
75/1 F016L90608 13.90 16.96
Maniglia TSC 55
75/1/1 F016L90012 13.90 16.96
CUSCINETTO
75/1/2 F016L90064 1.32 1.61
Molla compressione
75/10 F016L90074 1.00 1.22
Pulsante
75/11 F016L91039 1.90 2.32
VITE C M4X35
75/14 F016L36542 2.18 2.66
Bussola di bloccaggio
75/15 F016L68124 1.00 1.22
Unità di cablaggio
75/3 F016L90849 15.61 19.04
Unità di cablaggio
75/3 F016L90850 15.61 19.04
Custodia del Connettore
75/3/1 F016L67218 4.58 5.59
Non più disponibile, nessuna sostituzione
75/3/2 F016L90847
Kit Interruttore
75/3/803 F016104163 12.21 14.90
Guidacavo
75/3/804 F016104213 7.32 8.93
MANICOTTO ESATRICO
75/5 F016L90070 1.90 2.32
Maniglia TSC 55
75/6 F016L90066 4.58 5.59
Maniglia TSC 55
75/7 F016L90067 5.27 6.43
Blocco Anti-Torsione
75/8 F016L90068 1.32 1.61
Portadado
75/802 F016105314 2.52 3.07
Montaggio dell'interruttore
75/804 F016105448 26.62 32.48
MANICOTTO ESATRICO
75/805 F016104361 3.71 4.53
Leva KA 65
75/9 F016L91109 2.52 3.07
Maniglia inferiore
78/1 F016L90013 10.68 13.03
Braccio portaoggetti
78/1 F016L91163 1.32 1.61
Maniglia TSC 55
78/2 F016L90890 8.48 10.35
Meccanismo di Rilascio
78/2 F016L90063 1.32 1.61
VITE C M4X35
78/3 F016L36542 2.18 2.66
Molla compressione
78/3 F016L90841 1.00 1.22
Meccanismo di Rilascio
78/4 F016L90062 2.18 2.66
Braccio portaoggetti
78/6 F016L90082 5.27 6.43
Perno Di Pivot
78/7 F016L90014 1.00 1.22
Braccio portaoggetti
79/1 F016L91164 1.32 1.61
Non più disponibile, nessuna sostituzione
79/2 F016L90891
Pesi di bilanciamento
99 F016L69400 17.60 21.47
Clip
121 F016L91066 1.00 1.22
Molla
122 F016L90072 2.52 3.07
Molla
122 F016L59327 2.52 3.07
Inserto di plastica
123 F016L90553 2.18 2.66
Pulsante
125 F016L90197 1.90 2.32
Pulsante
126 F016L90198 1.90 2.32
Bussola di bloccaggio
131 F016L68116 1.00 1.22
Bussola di bloccaggio
132 F016L68116 1.00 1.22
Copertura TURBO II
160 F016L90060 2.18 2.66
Copertura TURBO II
161 F016L90061 2.18 2.66
Vite a testa ovale Torx 4x30
163 1613490011 1.90 2.32
Vite formante a filettatura M6x25 MM
501 2603410048 1.32 1.61
Rondella piana
501 8716107299 1.00 1.22
Vite per lamiera B4,8x107,5 MM
502 F016L37433 1.00 1.22
Vite formante a filettatura M6x25 MM
503 2603410048 1.32 1.61
Pacco Batteria GBA 36V 6.0Ah H-C
650 1607A350RC 340.97 415.98
Pacco Batteria
650 1607A3504P 286.44 349.46
Pacco Batteria GBA 36V 4,0Ah H-C
650 1607A350R2 262.05 319.70
Pacchetto Batteria Scorrevole
650 2607336913 187.62 228.90
Caricabatterie Veloce CN GAL 1230 CV 220/12 V
651 2607226273 61.93 75.55
Piastra di deflessione
652 F016L90830 17.60 21.47
Piastra di deflessione
652 F016L90829 15.61 19.04
Motore a corrente continua
801 1607000E85 146.07 178.21
Foglio di Conduzione Termica
801/19 1600A01Z1R 7.32 8.93
Modulo Elettronico
802 F016105439 55.56 67.78
Targhetta
808 160111A7C1 2.18 2.66
Cilindro del Pistone
883 F016105378 61.93 75.55
Cilindro del Pistone
883 F016105377 55.56 67.78
CHIOCCIOLA
883/1/10 F016L91107 2.52 3.07
Alloggiamento Presa
883/1/11 F016L91108 2.52 3.07
Maniglia TSC 55
883/1/2 F016L90040 1.32 1.61
Copertura TURBO II
883/1/3 F016L90557 1.90 2.32
Piastra di supporto AGC 18
883/1/4 F016L91038 1.00 1.22
