Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3603A74000 ( ADVANCEDIMPACT900 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

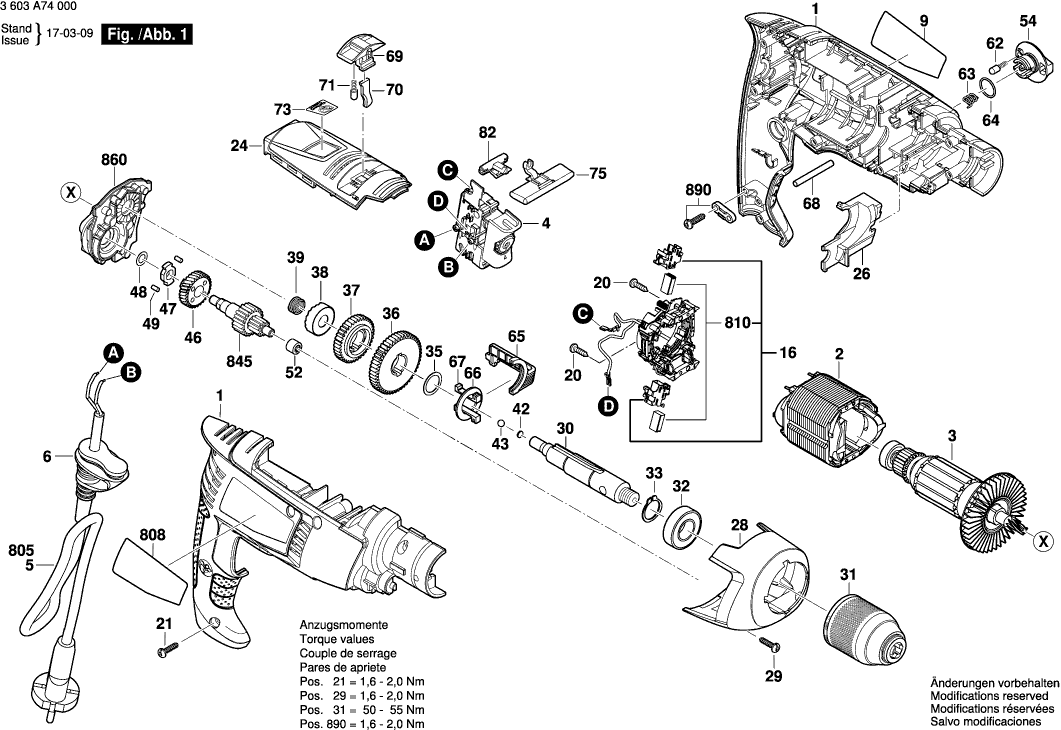

Disegno tecnico del modello Bosch 3603A74000 ( ADVANCEDIMPACT900 )
Elenco parti di ricambio del modello Bosch 3603A74000 ( ADVANCEDIMPACT900 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 16051082CD | 18.19 | 22.19 | |
| Campo 230V | ||||
| 2 | 2609007822 | 15.71 | 19.17 | |
| Indotto | ||||
| 3 | 2609007821 | 29.75 | 36.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 160720032Z | |||
| OCCHIELLO | ||||
| 6 | 2609006376 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C28J | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C0JA | 1.94 | 2.37 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1600A00B68 | 11.88 | 14.49 | |
| Vite per lamiera DIN 7981-ST2,2x9,5-C-H | ||||
| 20 | 2910611002 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 21 | 2603490022 | 0.83 | 1.01 | |
| Pannello di copertura | ||||
| 24 | 1600A0092N | 2.71 | 3.31 | |
| Inserto di plastica | ||||
| 26 | 1600A009B0 | 0.83 | 1.01 | |
| Copertura TURBO II | ||||
| 28 | 16055002A9 | 11.88 | 14.49 | |
| Vite a testa ovale Torx 4x30 | ||||
| 29 | 2603490022 | 0.83 | 1.01 | |
| Mandrino di Perforazione | ||||
| 30 | 2606135130 | 18.19 | 22.19 | |
| Mandrino senza chiave | ||||
| 31 | 1600A00F24 | 18.19 | 22.19 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 32 | 1900905163 | 8.45 | 10.31 | |
| Anello di bloccaggio | ||||
| 33 | 2916650008 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 35 | 2600100695 | 1.18 | 1.44 | |
| Ingranaggio Cilindrico | ||||
| 36 | 2606317084 | 10.73 | 13.09 | |
| Ingranaggio Cilindrico | ||||
| 37 | 2606317085 | 7.58 | 9.25 | |
| Disco Di Serraggio | ||||
| 38 | 1600A00RX5 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 39 | 2604616013 | 1.94 | 2.37 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 42 | 2600000021 | 1.18 | 1.44 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 42 | 2600000030 | 1.18 | 1.44 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 42 | 2600000031 | 1.18 | 1.44 | |
| Palla | ||||
| 43 | 1903230009 | 0.83 | 1.01 | |
| Palla | ||||
| 43 | 1903230010 | 0.83 | 1.01 | |
| Palla | ||||
| 43 | 2603230007 | 0.83 | 1.01 | |
| Conducente | ||||
| 46 | 160312304U | 10.73 | 13.09 | |
| Eccentrico | ||||
| 47 | 2602210043 | 2.24 | 2.73 | |
| Rondella di compensazione | ||||
| 48 | 1600100632 | 0.83 | 1.01 | |
| RUOTA | ||||
| 49 | 2609007376 | 0.83 | 1.01 | |
| Manicotto ad ago AGC 18 | ||||
| 52 | 2600914010 | 2.24 | 2.73 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 54 | 1600A0092D | 1.94 | 2.37 | |
| Cappuccio a cricchetto | ||||
| 62 | 2600590006 | 1.18 | 1.44 | |
| Molla di torsione TSF 55 | ||||
| 63 | 2609004109 | 1.18 | 1.44 | |
| Anello O | ||||
| 64 | 3600210014 | 1.18 | 1.44 | |
| Leva a forcella | ||||
| 65 | 2609002961 | 1.70 | 2.07 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 66 | 2600101671 | 1.18 | 1.44 | |
| Chiave Piana | ||||
| 67 | 2602300032 | 2.71 | 3.31 | |
| RUOTA | ||||
| 68 | 1600A00997 | 0.83 | 1.01 | |
| Leva di Cambio | ||||
| 69 | 1600A0092G | 0.83 | 1.01 | |
| PIASTRA DI SUPPORTO | ||||
| 70 | 2601990044 | 1.18 | 1.44 | |
| Cappuccio a cricchetto | ||||
| 71 | 2600590006 | 1.18 | 1.44 | |
| Piastra di Riferimento | ||||
| 73 | 160111C0TV | 1.94 | 2.37 | |
| Interruttore di passaggio | ||||
| 75 | 1600A0092H | 2.71 | 3.31 | |
| Anello di ritenzione | ||||
| 82 | 1600A00941 | 1.94 | 2.37 | |
| Maniglia ausiliaria M10 | ||||
| 654 | 160202508L | 10.73 | 13.09 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 655 | 2609005615 | 3.31 | 4.04 | |
| assistente di perforazione | ||||
| 656 | 1600A00AR9 | 40.61 | 49.54 | |
| Cavo di alimentazione | ||||
| 805 | 1607000388 | 9.53 | 11.63 | |
| Targhetta | ||||
| 808 | 160111A9AF | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014184 | 6.54 | 7.98 | |
| TRASMISSIONE SA | ||||
| 845 | 2606309940 | 15.71 | 19.17 | |
| Non più disponibile, nessuna sostituzione | ||||
| 860 | 1600A0092E | |||
| Set di fissaggio | ||||
| 890 | 2607001305 | 3.31 | 4.04 | |
