Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600HA4209”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

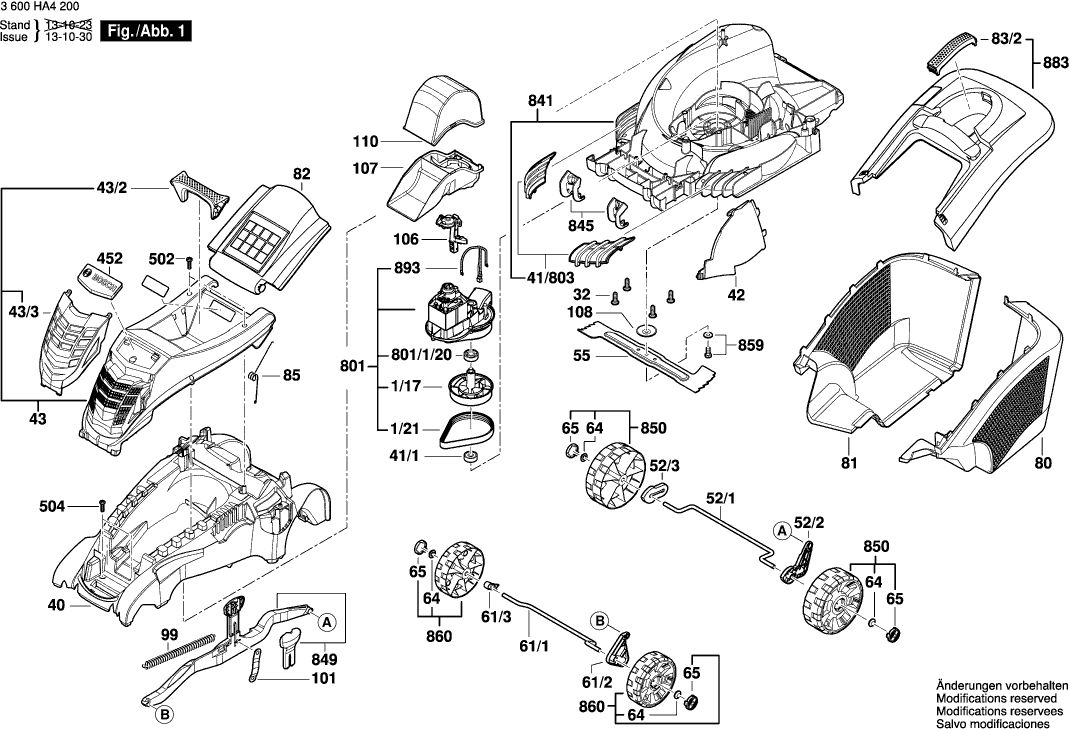

Disegni tecnici di Bosch 3600HA4209
Elenco parti di Bosch 3600HA4209
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| ALBERO DI TRASMISSIONE | ||||
| 1/17 | F016L65108 | 12.82 | 15.64 | |
| Cinghia di trasmissione | ||||
| 1/21 | F016L65109 | 13.90 | 16.96 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 32 | F016L37433 | 1.00 | 1.22 | |
| Deck del tosaerba | ||||
| 40 | F016L69562 | 23.90 | 29.16 | |
| MANICOTTO | ||||
| 41/1 | F016L64387 | 4.94 | 6.03 | |
| pettine | ||||
| 41/803 | F016104911 | 8.35 | 10.19 | |
| Pannello di copertura | ||||
| 42 | F016L66040 | 5.81 | 7.09 | |
| Cappuccio del motore | ||||
| 43 | F016L68149 | 23.90 | 29.16 | |
| Maniglia TSC 55 | ||||
| 43/2 | F016L68084 | 2.08 | 2.54 | |
| griglia ornamentale | ||||
| 43/3 | F016L68150 | 4.94 | 6.03 | |
| Non più disponibile, nessuna sostituzione | ||||
| 52/1 | F016L68529 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52/2 | F016L90582 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 52/3 | F016L90583 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 55 | F016L68215 | |||
| BARRA TOMMY | ||||
| 61/1 | F016L68528 | 4.18 | 5.10 | |
| Leva KA 65 | ||||
| 61/2 | F016L90581 | 6.73 | 8.21 | |
| Distanziatore | ||||
| 61/3 | F016L90585 | 1.49 | 1.82 | |
| Bussola di bloccaggio | ||||
| 64 | F016L68095 | 1.49 | 1.82 | |
| Bussola di bloccaggio | ||||
| 65 | F016L68116 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 75/1 | F016L90608 | 14.94 | 18.23 | |
| HANDGREEP | ||||
| 75/1 | F016L68054 | 13.13 | 16.02 | |
| Zelftappende Schroef | ||||
| 75/14 | F016T49429 | 1.00 | 1.22 | |
| null | ||||
| 75/3 | 1617S01XR4 | 5.81 | 7.09 | |
| null | ||||
| 75/3/1 | 1617S01XR4 | 5.81 | 7.09 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 75/3/802 | F016104214 | 7.46 | 9.10 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 75/3/803 | F016104164 | 10.90 | 13.30 | |
| Kit Interruttore | ||||
| 75/3/804 | F016104162 | 12.82 | 15.64 | |
| SCHAKELAARSET UK | ||||
| 75/3/804 | F016104371 | 9.47 | 11.55 | |
| Guidacavo | ||||
| 75/3/805 | F016104213 | 8.35 | 10.19 | |
| Pulsante | ||||
| 75/4/1 | F016L67150 | 1.00 | 1.22 | |
| Molla | ||||
| 75/4/2 | F016L67151 | 1.00 | 1.22 | |
| Set alloggiamento TID 18 ET-BG | ||||
| 75/4/803 | F016104360 | 14.94 | 18.23 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/4/804 | F016104160 | |||
| MANICOTTO ESATRICO | ||||
| 75/805 | F016104361 | 4.18 | 5.10 | |
| Fondo del box del collettore | ||||
| 80 | F016L69086 | 16.79 | 20.48 | |
| Fondo del box del collettore | ||||
| 81 | F016L69087 | 16.79 | 20.48 | |
| Lembo Di Protezione | ||||
| 82 | F016L66137 | 10.90 | 13.30 | |
| Maniglia TSC 55 | ||||
| 83/2 | F016F05683 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 85 | F016L66165 | |||
| Molla | ||||
| 99 | F016L59327 | 2.86 | 3.49 | |
| Molla a Balia | ||||
| 101 | F016L68117 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 106 | F016L90579 | |||
| Parete acustica | ||||
| 107 | F016L68501 | 2.86 | 3.49 | |
| Non più disponibile, nessuna sostituzione | ||||
| 108 | F016L67627 | |||
| Parete acustica | ||||
| 110 | F016L68448 | 2.40 | 2.93 | |
| LOGO DELL'AZIENDA Rotak 40 S | ||||
| 452 | F016L69533 | 3.44 | 4.20 | |
| Bussola di bloccaggio | ||||
| 502 | F016L68124 | 1.00 | 1.22 | |
| Zelftappende Schroef | ||||
| 504 | F016T49429 | 1.00 | 1.22 | |
| MOTORE | ||||
| 801 | F016103596 | 173.95 | 212.22 | |
| MANICOTTO | ||||
| 801/1/20 | F016L64594 | 2.86 | 3.49 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 841 | F016L69525 | 64.67 | 78.90 | |
| Pettine 40/43 | ||||
| 845 | F016104913 | 4.94 | 6.03 | |
| Non più disponibile, nessuna sostituzione | ||||
| 849 | F016104303 | |||
| WIEL EAR | ||||
| 850 | F016104422 | 8.35 | 10.19 | |
| Montaggio di vite e rondella | ||||
| 859 | F016104350 | 1.00 | 1.22 | |
| Ruota Ront | ||||
| 860 | F016104421 | 9.67 | 11.80 | |
| Leva di serraggio | ||||
| 876 | F016L67530 | 10.90 | 13.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 878 | F016104933 | |||
| VITE C M4X35 | ||||
| 878/4 | F016L36542 | 2.40 | 2.93 | |
| Angolo di fissaggio bly l/h blk | ||||
| 878/801 | F016104931 | 4.18 | 5.10 | |
| Non più disponibile, nessuna sostituzione | ||||
| 879 | F016104934 | |||
| VITE C M4X35 | ||||
| 879/4 | F016L36542 | 2.40 | 2.93 | |
| Angolo di fissaggio bly r/h blk | ||||
| 879/801 | F016104932 | 4.18 | 5.10 | |
| Pezzo superiore del collettore Bly Nero | ||||
| 883 | F016104362 | 12.82 | 15.64 | |
| Protettore Termico | ||||
| 893 | F016103605 | 11.37 | 13.87 | |
| Morsetto del cavo | ||||
| 895 | F016L66895 | 1.00 | 1.22 | |
