Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601347003”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

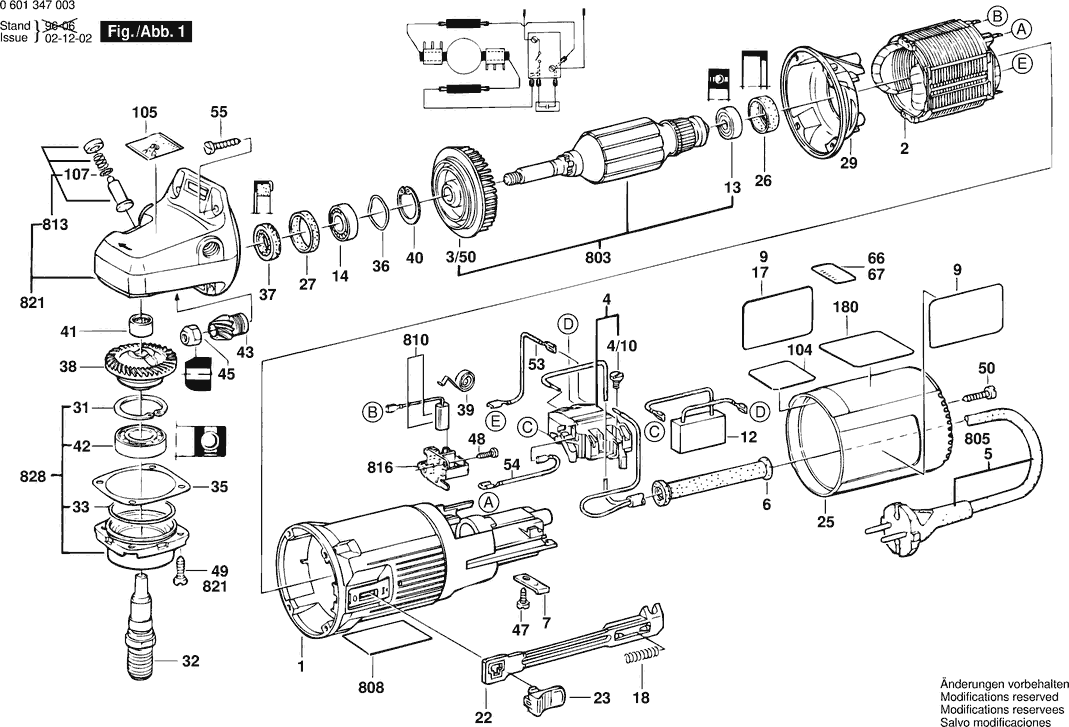

Disegni tecnici di Bosch 0601347003
Elenco parti di Bosch 0601347003
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 16051082CC | 12.82 | 15.64 | |
| Non più disponibile, nessuna sostituzione | ||||
| 2 | 1604220224 | |||
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1606610121 | 1.49 | 1.82 | |
| Interruttore | ||||
| 4 | 1607200086 | 10.90 | 13.30 | |
| Vite a testa cilindrica | ||||
| 4/10 | 2910110048 | 1.00 | 1.22 | |
| OCCHIELLO | ||||
| 6 | 2600703013 | 2.40 | 2.93 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 1.00 | 1.22 | |
| Firmaplaat | ||||
| 9 | 1601110612 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 1607328029 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905011 | 5.81 | 7.09 | |
| Firmaplaat | ||||
| 17 | 1601110613 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 18 | 1604611026 | 1.00 | 1.22 | |
| Scivolo di regolazione | ||||
| 22 | 1602319002 | 2.40 | 2.93 | |
| Maniglia Dell'interruttore | ||||
| 23 | 1602026057 | 1.49 | 1.82 | |
| Coperchio del alloggiamento BLU | ||||
| 25 | 1600508010 | 7.46 | 9.10 | |
| Boccola di gomma | ||||
| 26 | 1600502020 | 2.40 | 2.93 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 2.08 | 2.54 | |
| Anello deflettore d'aria | ||||
| 29 | 1601328005 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 31 | 2916660013 | 2.08 | 2.54 | |
| Mandrino di rettifica | ||||
| 32 | 1607000D6A | 7.46 | 9.10 | |
| Anello O | ||||
| 33 | 3600210124 | 2.86 | 3.49 | |
| Rondella di compensazione | ||||
| 35 | 1600136010 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136011 | 2.08 | 2.54 | |
| Rondella di compensazione | ||||
| 35 | 1600136012 | 1.00 | 1.22 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 36 | 1600150011 | 1.00 | 1.22 | |
| Guarnizione labiale dell'albero rotante | ||||
| 37 | 1600290016 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 38 | 1606333601 | |||
| Molla a spirale AGC 18 | ||||
| 39 | 1604652013 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 40 | 2916660009 | 2.08 | 2.54 | |
| Manicotto ad ago AGC 18 | ||||
| 41 | 1600910018 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 42 | 1600905006 | 11.37 | 13.87 | |
| Ingranaggio Conico | ||||
| 43 | 1606333242 | 52.45 | 63.99 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 47 | 2910211018 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 48 | 2910211005 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435026 | 1.90 | 2.32 | |
| Vite della piastra | ||||
| 50 | 2910211021 | 1.49 | 1.82 | |
| Cavo di connessione | ||||
| 53 | 1604448005 | 2.86 | 3.49 | |
| Cavo di connessione | ||||
| 54 | 1604448006 | 2.40 | 2.93 | |
| Vite della piastra | ||||
| 55 | 2912401021 | 1.00 | 1.22 | |
| Piastra di Riferimento | ||||
| 105 | 1601110470 | 1.00 | 1.22 | |
| Anello O | ||||
| 107 | 1600210044 | 1.00 | 1.22 | |
| Maniglia ausiliaria M10 | ||||
| 650/10 | 160202509T | 3.44 | 4.20 | |
| Dado rotondo | ||||
| 650/20 | 1603345043 | 8.35 | 10.19 | |
| Chiave a faccia di tipo pin | ||||
| 650/30 | 1607950052 | 3.44 | 4.20 | |
| Flangia di serraggio | ||||
| 650/50 | 2605703014 | 7.53 | 9.19 | |
| Anello O | ||||
| 650/50/20 | 1600210039 | 2.08 | 2.54 | |
| Chiave a brugola | ||||
| 650/60 | 2610364015 | 3.44 | 4.20 | |
| Non più disponibile, nessuna sostituzione | ||||
| 652 | 1600A0136P | |||
| Vite a brugola | ||||
| 652/20 | 2910141197 | 1.44 | 1.76 | |
| Non più disponibile, nessuna sostituzione | ||||
| 803 | 1604010259 | |||
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 23.90 | 29.16 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014116 | 10.90 | 13.30 | |
| Pulsante | ||||
| 813 | 1607000253 | 2.08 | 2.54 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1600A003G4 | 3.44 | 4.20 | |
| Carter del ingranaggio | ||||
| 821 | 1605806480 | 52.45 | 63.99 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 828 | 1607000936 | 27.81 | 33.93 | |
